병렬 회로 난방 케이블 # FCW

병렬 회로 난방 케이블 설명

Jiahong Parallel Circuit Heating Cable은 트윈 도체 상수 와트 가열 케이블입니다.

그것은 산업 응용 분야에서 파이프, 저장 탱크 및 기타 장비 열 추적을 위해 설계되었습니다.

그것은 탄소강 파이프, 스테인레스 스틸 파이프, 페인트 또는 도색되지 않은 금속 파이프에 널리 사용됩니다.

시장에서 인기있는 모델은 10 w/m ~ 40 w/m 입니다.

원하는 와트 난방 케이블을 사용자 정의 할 수도 있습니다.

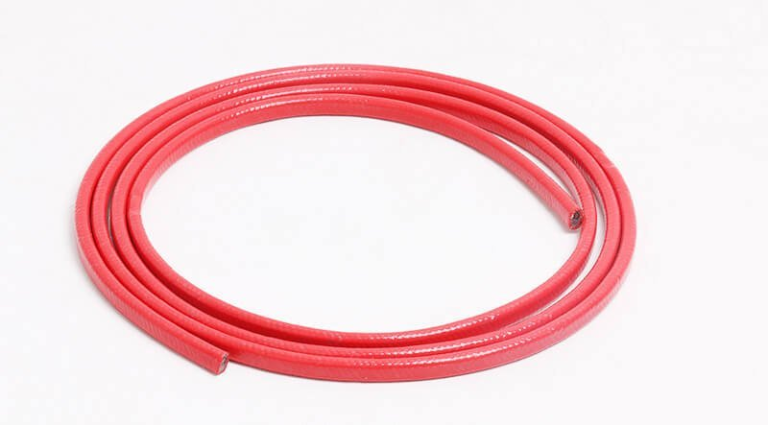

그림 1: 병렬 일정한 와트 난방 케이블

Jiahong 병렬 회로 가열 케이블은 가열 전선을 통해 병렬로 가열됩니다.

그것은 필드에서 길이로 자르고 종료 할 수있는 평행 구조입니다.

이 케이블의 정격 전압은 유럽 시장의 경우 230Vac, 미국 시장의 경우 240Vac 입니다.

최대 노출 온도는 400^오F (205^오C) 및 최소 설치 온도는-40 입니다.^오C.

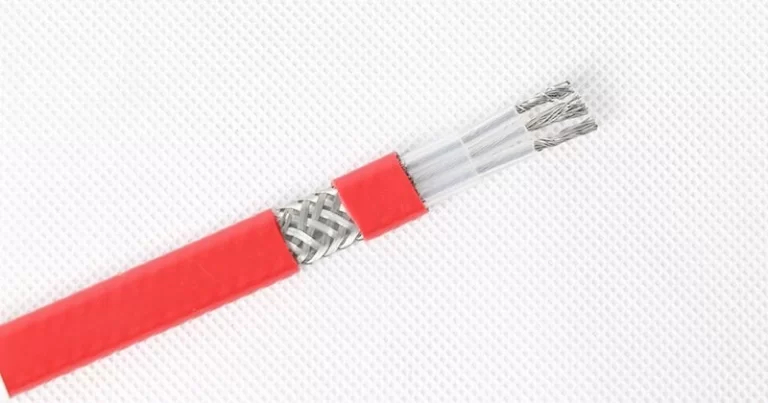

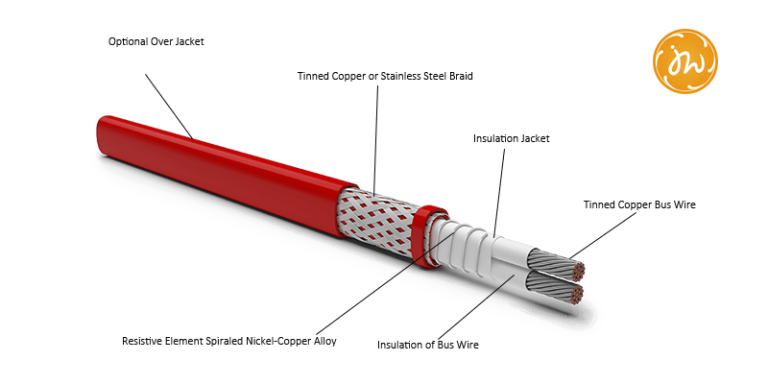

그림 2: 병렬 회로 난방 케이블의 구조

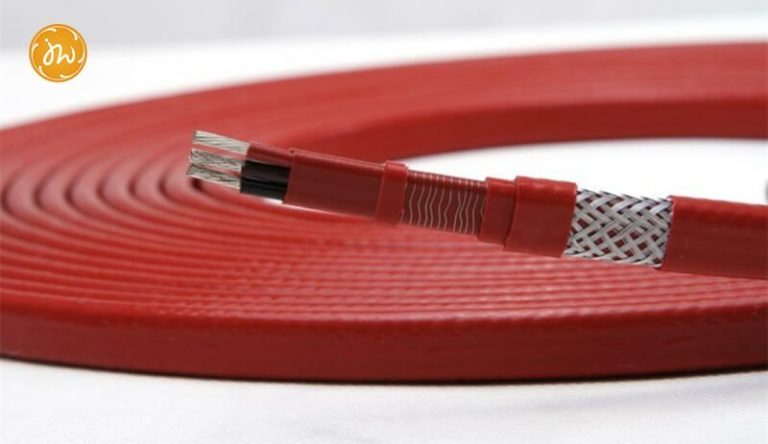

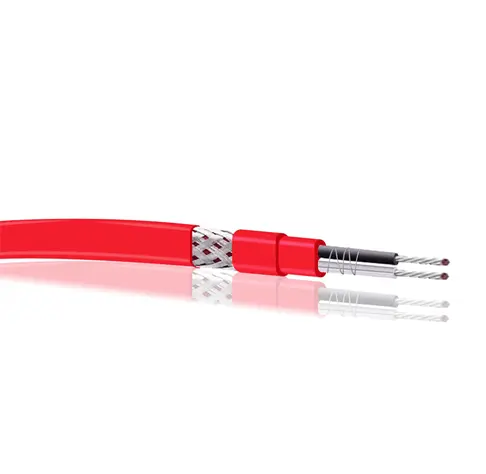

Jiahong 병렬 회로 가열 케이블은 7 층 구조를 가지고 있습니다.

내부 층은 신뢰할 수 있고 일관된 전류를 제공하는 트윈 12 AWG 주석 구리 버스 와이어입니다.

도체 절연체는 FEP로 이루어진다.

페어링 재킷은 두 개의 버스 와이어를 함께 고정하고 니크롬 와이어를위한 래핑 표면을 제공합니다. 가열 와이어는 니켈 크롬으로 만들어집니다.

그것은 다른 모든 특정 거리에서 페어링 재킷 주위를 감싸고, 가열 와이어의 두 끝이 버스 와이어에 연결됩니다.

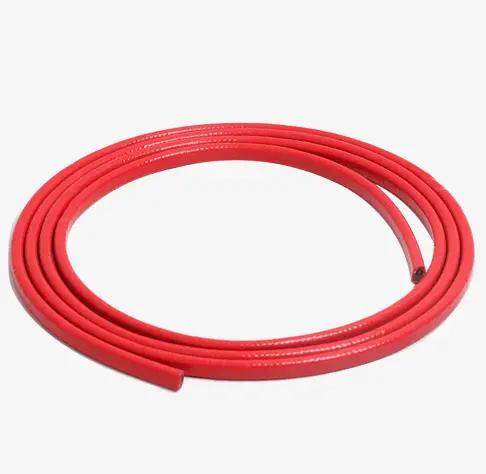

그림 3: 병렬 난방 케이블

도체 접촉점 사이의 거리는 가열 구역 길이를 형성한다.

외부 FEP 단열재는 주로 환경 응용 위험에 대한 보호를 제공하는 데 사용됩니다.

도금 된 구리 브레이드는 견고한 구조를 증가시키고 모든 위치에서 접지 경로 및 추가 보호를 제공합니다.

오버 재킷은 Fluoropolymer로 만들어졌습니다.

대부분의 수성 및 화학적 부식성 용액으로부터 보호를 제공하기 위해 브레이드 위에 있습니다.

Jiahong 병렬 회로 난방 케이블은 방폭 난방 케이블입니다.

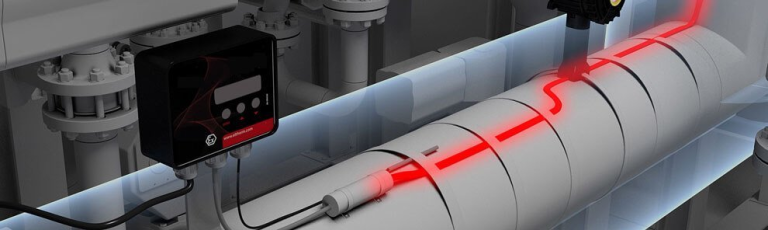

그림 4: 산업용 파이프 열 추적 및 병렬 난방 케이블

위험한 지역에서 사용할 수 있습니다. 적합한 영역 분류는 구역 1, 구역 2 (가스), 구역 21, 구역 22 (먼지) 및 일반 위치이다.

Jiahong 병렬 회로 난방 케이블에는 전문 설치 엔지니어 및 설치 배선 다이어그램이 필요합니다.

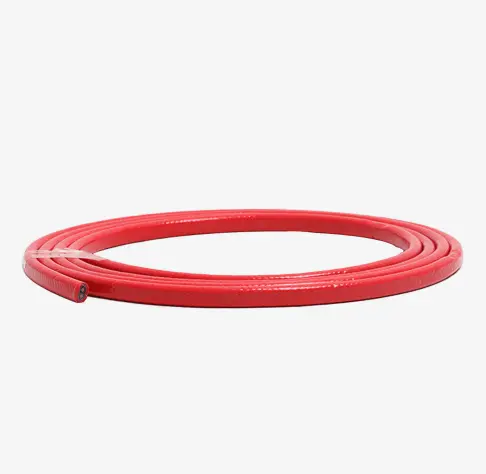

그림 5: 압연 병렬 회로 난방 케이블

Jiahong은 전원 연결, 스플 라이스 및 엔드 씰 등을위한 모든 범위의 구성 요소를 제공합니다.

Jiahong 병렬 회로 난방 케이블은 자체 조절 난방 케이블에 대한 경제적 인 대안으로 사용할 수 있습니다.

설치에 더 많은 기술이 필요할뿐만 아니라보다 고급 제어 및 모니터링 시스템이 필요하기 때문입니다.

Jiahong 병렬 회로 난방 케이블은 일반적으로 많은 정밀한 산업 온도 조절기와 함께 작동합니다.

온도 조절기는 가열 된 파이프 표면의 온도를 모니터링하고 감지 한 다음 적절한 변경을하는 데 사용됩니다.

적어도 3 조각의 온도 조절기가 필요합니다.

첫 번째 온도 조절기는 파이프 입구에 설치되고 두 번째 온도 조절기는 파이프 라인의 중간에 설치되고 마지막 온도 조절기는 출구에 설치됩니다.E 파이프.

파이프가 훨씬 길면 몇 가지 추가 온도 조절이 필요할 수 있습니다.

모든 Jiahong 병렬 회로 난방 케이블은 일반적으로 나무 스풀이나 플라스틱 스풀로 포장됩니다.

일반적으로 우리는 250m 스풀을 제공합니다. 고객은 실제 요청에 따라 필요한 길이를 줄일 수 있습니다.

Jiahong Parallel Circuit Heating Cable은 이미 유럽 시장을위한 IEC EX, ATEX 및 CE, 러시아 시장을위한 EAC를 통과했습니다.
