고온 260 ℃에 견딜
전체 길이를 따라 일관된 전력 출력
단일 소스에서 장거리 파이프 라인에 사용
단일/듀얼/트리플 도체와 함께 사용 가능
IECEx, ATEX, NEPSI 및 EAC 인증
Jiahong ESF 시리즈 난방 케이블은 일반적으로 파이프 동결 보호 및 온도 유지 관리에 사용할 수 있습니다. 특히 길이가 자기 조절 또는 병렬 정전력 출력의 최대 회로 길이를 초과하는 longline 파이프의 가장 좋고 경제적 인 솔루션입니다. 1ESF, 2ESF 및 3ESF 로 명명 된 싱글 코어, 트윈 코어 및 트리플 코어는 세 가지 유형의 시리즈입니다.일정한 와트 열 추적케이블뿐만 아니라 다른 저항 사양, 그래서 난방 케이블은 다른 전압 수준 (certifification에서 표시) 및 electrial 연결에 적합 할 수 있습니다, 뿐만 아니라 파이프 라인 및 용기의 다른 유형 또는 길이에 대한 열 추적 요구 사항.
아시아 태평양 지역에 있는 1 개의 난방 케이블 수출업자
25 년 이상의 제조 경험
완전한 생산 능력 및 짧은 배달 시간
기술 지원 팀 지원 제품 디자인
해외 판매 후 서비스 브랜드
원 스톱 소스 지원

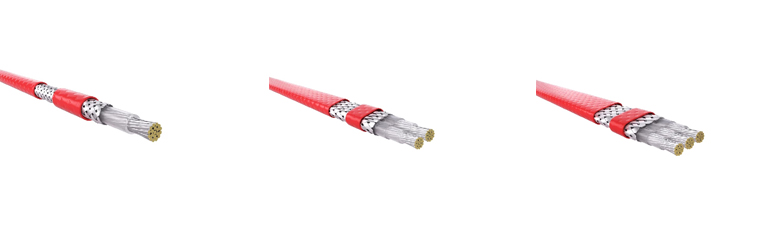

Jiahong ESF 시리즈 난방 케이블은 일반적으로 파이프 동결 보호 및 온도 유지 관리에 사용할 수 있습니다. 특히 길이가 자기 조절 또는 병렬 정전력 출력의 최대 회로 길이를 초과하는 긴 라인 파이프의 가장 좋고 경제적 인 솔루션입니다. 1ESF, 2ESF 및 3ESF 로 명명 된 단일 코어, 트윈 코어 및 트리플 코어는 3 가지 유형의 시리즈 가열 케이블과 다른 저항 사양입니다. 그래서 가열 케이블은 다른 전압 레벨 (certification에서 표시) 및 electrial 연결에 적합 할 수 있습니다, 뿐만 아니라 파이프 라인 및 용기의 다른 유형 또는 길이에 대한 열 추적 요구 사항.

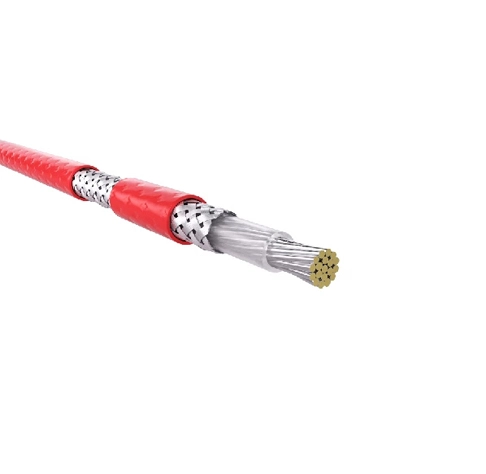

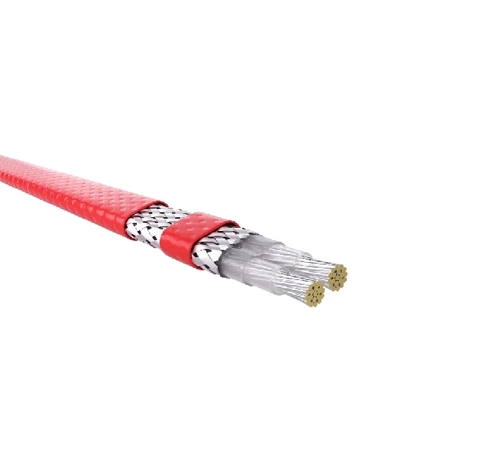

코어는 저항성 가열 도체이며, 고온 불소 중합체 내부 절연 층, 주석 구리 브레이드, 고온 불소 중합체를 추가하여 ESF 가열 케이블의 완전한 구조를 형성해야하며, 또한 트윈 코어 (2ESF) 및 트리플 코어 (3ESF) 구조에서 브레이드와 전도체 사이에 고온 플루오로중합체 조성층이 존재한다.
ESF 난방 케이블은 폭발 지역 및 일반 안전 지역에서 사용할 수있는 폭발 방지 응용 프로그램을 포함하여 IECEx, ATEX, NEPSI 중국 및 EAC 러시아에 의해 인증됩니다.
단위 길이의 간단한 설치 및 안정적인 전원 출력.
대부분의 경제 및 최적화에서 열 추적 요구 사항을 달성하기 위해 다른 선택 전력 연결.
그것은 제품의 긴 서비스 수명을 보장 할 수있는 표준 전원 상자, 스플라이스/티 연결 상자 및 엔드 씰 상자 등을 포함한 완벽한 일련의 액세서리를 가지고 있습니다.
| 추천 저항 사양 (표 1) | |||||
| 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) | 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) |
| 1ESF-1.8 | 1.8 | 7.15 ± 0.1 | 1ESF-36 | 36 | 3.7 ± 0.10 |
| 1ESF-2.39 | 2.39 | 6.45 ± 0.10 | 1ESF-50 | 50 | 4.1 ± 0.10 |
| 1ESF-2.75 | 2.75 | 6.2 ± 0.10 | 1ESF-65 | 65 | 3.5 ± 0.10 |
| 1ESF-2.9 | 2.9 | 6.1 ± 0.10 | 1ESF-80 | 80 | 3.8 ± 0.1 |
| 1ESF-3.9 | 1ESF-3.9 | 5.65 ± 0.10 | 1ESF-100 | 100 | 3.5 ± 0.10 |
| 1ESF-4.4 | 4.4 | 5.55 ± 0.10 | 1ESF-150 | 150 | 3.7 ± 0.10 |
| 1ESF-5.11 | 5.11 | 5.1 ± 0.10 | 1ESF-200 | 200 | 3.7 ± 0.10 |
| 1ESF-5.97 | 5.97 | 5.0 ± 0.10 | 1ESF-250 | 250 | 3.32 ± 0.10 |
| 1ESF-6 | 6 | 5.0 ± 0.10 | 1ESF-700 | 700 | 3.7 ± 0.10 |
| 1ESF-7 | 7 | 4.8 ± 0.10 | 1ESF-1750 | 1750 | 3.63 ± 0.10 |
| 1ESF-8.85 | 8.85 | 4.6 ± 0.10 | 1ESF-1900 | 1900 | 3.61 ± 0.10 |
| 1ESF-10 | 10 | 4.5 ± 0.10 | 1ESF-2900 | 2900 | |
| 1ESF-11.7 | 11.7 | 4.4 ± 0.10 | 1ESF-4000 | 4000 | 3.3 ± 0.10 |
| 1ESF-15 | 15 | 4.2 ± 0.10 | 1ESF-5160 | 5160 | 3.22 ± 0.10 |
| 1ESF-19.2 | 19.2 | 4.0 ± 0.10 | 1ESF-6000 | 6000 | 3.18 ± 0.10 |
| 1ESF-17.8 | 17.8 | 4.0 ± 0.10 | 1ESF-7000 | 7000 | 3.16 ± 0.10 |
| 1ESF-23.5 | 23.5 | 3.9 ± 0.10 | 1ESF-8000 | 8000 | 3.15 ± 0.10 |
| 1ESF-25 | 25 | 3.9 ± 0.10 | |||
| 추천 저항 사양 (표 2) | |||||
| 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) | 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) |
| 2ESF-3.9 | 3.9 | 10.0*6.2 | 2ESF-13.45 | 13.45 | 7.3*4.9 |
| 2ESF-4.4 | 4.4 | 9.8*6.1 | 2ESF-15.43 | 15.43 | 7.1*4.8 |
| 2ESF-5.97 | 5.97 | 9.1*5.8 | 2ESF-22.87 | 22.87 | 6.6*4.5 |
| 2ESF-6 | 6 | 9.1*5.8 | 2ESF -46.05 | 46.05 | 7.1*4.8 |
| 2ESF-19.2 | 19.2 | 7.1*4.8 | 2ESF -90.25 | 90.25 | 6.7*4.6 |
| 2ESF-11.7 | 11.7 | 7.8*5.1 | |||
| 추천 저항 사양 (표 3) | |||||
| 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) | 유형 | 저항 (Ω/km) @ 20 ℃ | 외부 참조 직경 Φ(mm) |
| 3ESF-1.8 | 1.8 | 17.8*7.5 | 3ESF-11.7 | 11.7 | 10.3*5.0 |
| 3ESF-6 | 6 | 11.7*5.2 | 3ESF-23.5 | 23.5 | 8.9*4.6 |
| 3ESF-10 | 10 | 10.1*4.5 | |||
